Fundada en 1879, el nombre Schmidt se ha convertido en sinónimo de tecnología de transferencia de calor. Más de 140 años de experiencia, y constante innovación, nos han convertido en uno de los líderes en nuestro campo. En la sede de nuestra empresa en Bretten, Alemania, trabajan más de 160 empleados para satisfacer las necesidades de nuestros clientes.

Los años de experiencia y el suministro de >100 000 intercambiadores de calor de placas, ha convertido a Schmidt-Bretten en uno de las empresas más competentes y eficientes en la industria del intercambio de calor. Hay disponible una gran selección de diseños de placas de intercambio tipo SIGMA, con diferentes áreas de superficie, ondulaciones, materiales, espesores de placa y materiales de juntas para todas las aplicaciones. Con los innovadores intercambiadores de calor de placas, evaporadores y sistemas de intercambio térmico, la familia de productos SIGMA satisface la demanda de prácticamente todos los segmentos del mercado de manera excelente.

SCHMIDT, perteneciente a API Heat Transfer, uno de los mayores fabricantes de intercambiadores de calor industriales y sistemas de transferencia de calor del mundo. En la actualidad, API Heat Transfer opera desde modernas instalaciones de fabricación ubicadas en los Estados Unidos, Inglaterra, Alemania y China, y ofrece ventas y servicios locales a los clientes a través de una red de ventas global, como es el caso de CAPERVA para España y Portugal.

SCHMIDT SIGMA SERIES

Descargar PDF

Los intercambiadores de calor de placas utilizan placas corrugadas apiladas entre una placa de presión fija y móvil. Dado que prácticamente todo el material se usa para la transferencia de calor, los intercambiadores de calor de placas pueden tener grandes cantidades de superficie efectiva de transferencia de calor en un espacio reducido.

No es raro que un intercambiador de calor de placas tenga la misma la misma capacidad térmica que un intercambiador de carcasa y tubo, cinco veces más grandes.
Nuestros intercambiadores de calor de placas incorporan características de diseño superiores para garantizar el rendimiento a largo plazo y la satisfacción del cliente.

PARÁMETROS DE OPERACIÓN

  • Temperaturas desde – 29 ° C a 200 ° C
  • Presiones hasta 30 bar
  • Caudales hasta 4,500m³ / h

PARÁMETROS TÉCNICOS

  • Conexiones hasta 20” pulg. (DN500)
  • Códigos: ASME, PED, ABS, LRS, GL, BV, GOST
  • Materiales: o Aceros inoxidable AISI 304 (1.4301) / AISI 316L (1.4404) / AISI 316TI (1.4571 o Acero inoxidable AISI 904, SMO 254, aleaciones de níquel, níquel puro, aleación de Ti y Ti-Pd
  • Grosor de las placas: 0,4 mm a 1,15 mm
  • Juntas: o Junta de caucho de nitrilo, caucho EPDM, caucho de cloropreno inoxidable AISI 316TI (1.4571) o HNBR, NBR-HT, FPM / FKM, butilo, revestimiento de PTFE (SIGMA COAT ), junta certificada de la industria alimentaria, juntas duras de AFM, otras disponibles
  • Método de Fijación de la junta: sin adhesivo SIGMA FIX o junta pegada
  • Marcos: de acero al carbono pintado o acero inoxidable (sólido y revestido)

NOTAS DE RENDIMIENTO / VENTAJAS

  • El patrón de corrugación único presionado sobre cada placa, produce la tasa de transferencia de calor general más alta al garantizar un flujo turbulento y una excelente distribución de fluidos en toda la superficie.
  • El verdadero flujo de contracorriente y la alta tasa de transferencia de calor permiten que nuestros intercambiadores de calor de placas manejen económicamente los requisitos de aproximación de temperatura cercana.
  • Las juntas de la más alta calidad se ajustan con precisión a las ranuras de la placa, para un sellado positivo y facilidad de mantenimiento.
  • El diseño superior de la junta con clip, asegura un ajuste adecuado durante el cierre de la unidad.
  • El diseño de doble sellado evita la posibilidad de mezclar los dos fluidos de proceso; La función de detección de fugas asegura que cualquier fuga sea a la atmósfera.
  • El hardware recubierto de zinc proporciona una larga vida.
  • Construcción totalmente atornillada para un servicio más fácil.
  • La baja retención de fluido volumétrico proporciona una respuesta más rápida a las demandas de calentamiento y enfriamiento, al tiempo que reduce los costos de fluidos de proceso más costosos.
  • Fácilmente expandible, para mayores capacidades, o aplicaciones totalmente nuevas.
  • Disponible en una variedad de tamaños de placas para aplicaciones industriales, HVAC, energía o industria alimentaria.

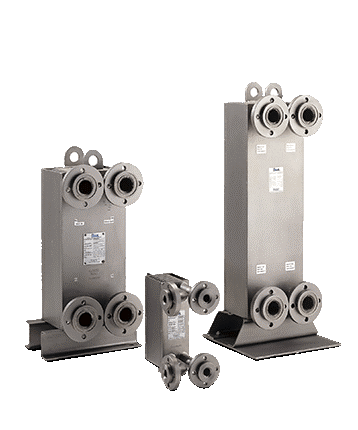

SCHMIDT SIGMAWIG

Descargar PDF

Nuestra línea de intercambiadores de calor de placas completamente soldadas Schmidt SIGMAWIG representa el medio más compacto, robusto y rentable de transferir calor en muchas aplicaciones industriales.

Construidos completamente sin juntas o con una junta tipo O-ring entre el paquete de placas totalmente soldadas y el marco, proporcionan una resistencia a la corrosión excepcional. El intercambiador presenta placas corrugadas que producen un flujo altamente turbulento en una verdadera dirección contracorriente.

El resultado es una alta eficiencia en un diseño muy compacto. Debido al tamaño más pequeño y al contenido reducido del material, los intercambiadores de calor de placas soldadas pueden ser la opción de transferencia de calor más económica.

VOLUMEN DE LÍQUIDO REDUCIDO

El diseño estándar tiene todas las conexiones de tubería ubicadas en un extremo de los intercambiadores de calor. Esto simplifica los costos de instalación y mantenimiento. Muchas veces, solo la tubería es todo lo que se requiere para soportar adecuadamente el intercambiador de calor, eliminando así las consideraciones de soporte y los costos de mano de obra en los equipos empaquetados.

Estos equipos tienen canales de flujo estrechos, y necesidades de volumen de líquido reducidas. Debido a su eficiencia, pueden seleccionarse para uso de menos refrigerante.

CONSTRUCCIÓN CONFIABLE DE SERVICIO PESADO

El diseño del intercambiador presenta placas con corrugaciones optimizadas computacionalmente, en un «patrón de chevron», que se alterna de placa a placa. Esto produce una construcción fuerte y unificada.
Hay dos opciones para incorporar el paquete de placas soldadas en el marco de presión;
las aberturas del paquete de placas están unidas a las boquillas del marco de presión o para fluctuaciones frecuentes de temperatura.

El sellado entre el paquete de placas y el marco de presión está garantizado por un material de sellado de juntas tóricas estándar como EPDM o por un material especial de alta resistencia como Viton o Kalrez. Se eliminan las juntas comunes a otras tecnologías.

PARÁMETROS TÉCNICOS

  • Materiales: o Aceros inoxidables AISI 304 (1.4301) / AISI 316L (1.4404) o Aceros inoxidables AISI 904, SMO 254, aleaciones de níquel, níquel puro, aleación de Ti y Ti-Pd
  • Grosor de las placas: 0,6 mm

PARÁMETROS DE OPERACIÓN

  • Temperaturas desde – 40 ° C a 300 ° C
  • Presiones hasta 35 bar
  • Caudales hasta 450m³ / h

SCHMIDT SIGMASHELL

Descargar PDF

Sin soldaduras y con una superficie de transferencia de calor de hasta 700 m2, nuestros intercambiadores de calor de placa y carcasa soldados por láser SIGMASHELL, son ideales para el tratamiento térmico de líquidos, vapores y gases.

SIGMASHELL es aplicable en todos los sectores industriales, incluidos químico y petroquímico, farmacéutico, energías renovables, bioenergía, generación de energía, pulp and paper, fábricas de acero y plantas de coque.

LÍMITES OPERACIONALES

  • Presiones de funcionamiento desde vacío hasta 150 bar.
  • Temperaturas de funcionamiento de -200 ° C a 550 ° C
  • Viscosidades de hasta 8,000 mPa

CARACTERÍSTICAS

  • Disponible en todos los materiales de placa actuales
  • Construcción de carcasa: totalmente soldada o accesible a uno o dos lados
  • Multi-pass posible para el lado de la carcasa y placa
  • Se pueden hacer cálculos para el flujo a contracorriente, co-corriente y flujo cruzado
  • Corrugación de “espina de pescado” para características de alta y baja transferencia de calor.

SCHMIDT SIGMABRAZE

Nuestros intercambiadores de calor de placas soldadas SIGMABRAZE representan los medios más compactos, resistentes y rentables para transferir calor en muchas aplicaciones industriales, de procesos y refrigerantes. Construidos en acero inoxidable 316 con materiales de soldadura de cobre, proporcionan una resistencia excepcional a la corrosión. Debido al tamaño más pequeño y al contenido reducido del material, pueden ser la opción de transferencia de calor más económica.

  • Las placas corrugadas producen un flujo altamente turbulento en una verdadera dirección de contracorriente, lo que resulta en una alta eficiencia y un diseño de intercambiador de calor muy compacto
  • Adecuado para una amplia variedad de aplicaciones de intercambiadores de calor con calidad confiable y excelente rendimiento
  • Hecho de placas de acero inoxidable 316 y materiales de soldadura de cobre o níquel
  • Disponible con 3/4 «a 4» NPT, tipo de soldadura SAE o conexiones bridadas
  • Capacidades hasta 100 m3/h
  • Las aprobaciones incluyen UL Stamp y ASME UM stamp

SCHMIDT SIGMA G-BLOC

Descargar PDF

Nuestros intercambiadores de calor de bloque de grafito SIGMA G-BLOC, son ideales para usar con materiales corrosivos, ofrecen resistencia a la corrosión casi universal y son la resistencia más alta del mercado. Hecho de bloques de grafito apilados modulares con sellos de PTFE montados entre cada bloque contiguo, los bloques se perforan en un patrón específico para optimizar la transferencia de calor a través del material de grafito.

NOTAS DE RENDIMIENTO

  • Construcción compacta y modular.
  • Montaje y desmontaje rápidos; es posible extender la unidad.
  • Repuestos estandarizados.
  • Posibilidad de utilizar medios corrosivos en ambos lados con un revestimiento protector en el lado de la carcasa.
  • Excelente resistencia a la corrosión (GT-KELITE / GT-CARB / GT-FLON).
  • SHOCK PROTECT ® protege los bloques del martilleo de agua y vapor.
  • STABLE LOAD ® limita la fatiga por tensión en los resortes de compresión.
  • STRESS FREE ® evita el estrés de las tuberías en los componentes de grafito.
  • Presión de diseño estándar de hasta 8 barg.
  • Temperatura de diseño estándar de hasta 200 ° C o temperaturas de diseño más altas bajo pedido.
  • Superficie de transferencia de calor de 0.3 m2 a 800 m2.
  • Diseño personalizado para aplicaciones específicas del cliente.

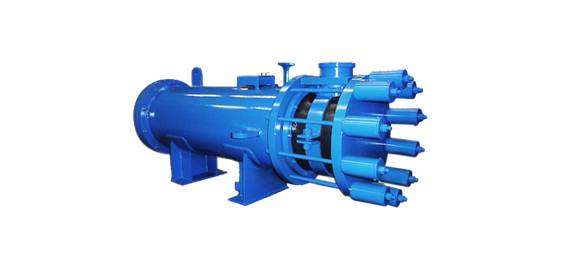

SCHMIDT SIGMA G-TUBE

Nuestros intercambiadores de calor de tubo de grafito SIGMA G-TUBE son ideales para usar con materiales corrosivos. Fabricadas con tubos de grafito cementados en láminas de tubos de grafito, con el haz de tubos insertado en una carcasa de metal o polímero, las soluciones de API Heat Transfer utilizan los materiales de mayor resistencia disponibles en el mercado y ofrecen una resistencia a la corrosión casi universal.

OFRECEMOS DOS TIPOS DE INTERCAMBIADORES DE CALOR DE TUBO DE GRAFITO:

  • Nuestro GT-TUBE-A ha sido optimizado para procesos de alto ensuciamiento. Las propiedades especiales de la superficie reducen el proceso de incrustación, lo que resulta en un tiempo más largo entre los ciclos de limpieza. Esto reduce los costos operativos para muchas aplicaciones, como la necesidad de agregar ácido fosfórico durante la producción de fertilizantes.
  • Nuestro GT-TUBE-B fue desarrollado para una mayor resistencia a la corrosión y temperaturas más altas.

NOTAS DE RENDIMIENTO

  • Mayor área de transferencia de calor posible
  • Alta sección de proceso / servicio para grandes caudales (15,000 m3 / h)
  • Baja caída de presión en el lado de la carcasa
  • Excelente resistencia a la corrosión (GT-KELITE)
  • STABLE LOAD ® limita la fatiga por tensión en los resortes de compresión
  • La resistencia a la erosión está disponible como una opción.
  • Los tubos están disponibles con refuerzo de fibra de carbono para aplicaciones con altas vibraciones y estrés mecánico.
  • Deflectores con junta en el lado de servicio para enfriador
  • Presiones de diseño estándar de hasta 6 barg.
  • Temperaturas de diseño estándar de hasta 180 °C (temperaturas más altas disponibles bajo pedido)
  • Superficie de transferencia de calor de 5 m2 a 1,000 m2.
  • Diseño personalizado para aplicaciones específicas del cliente.
